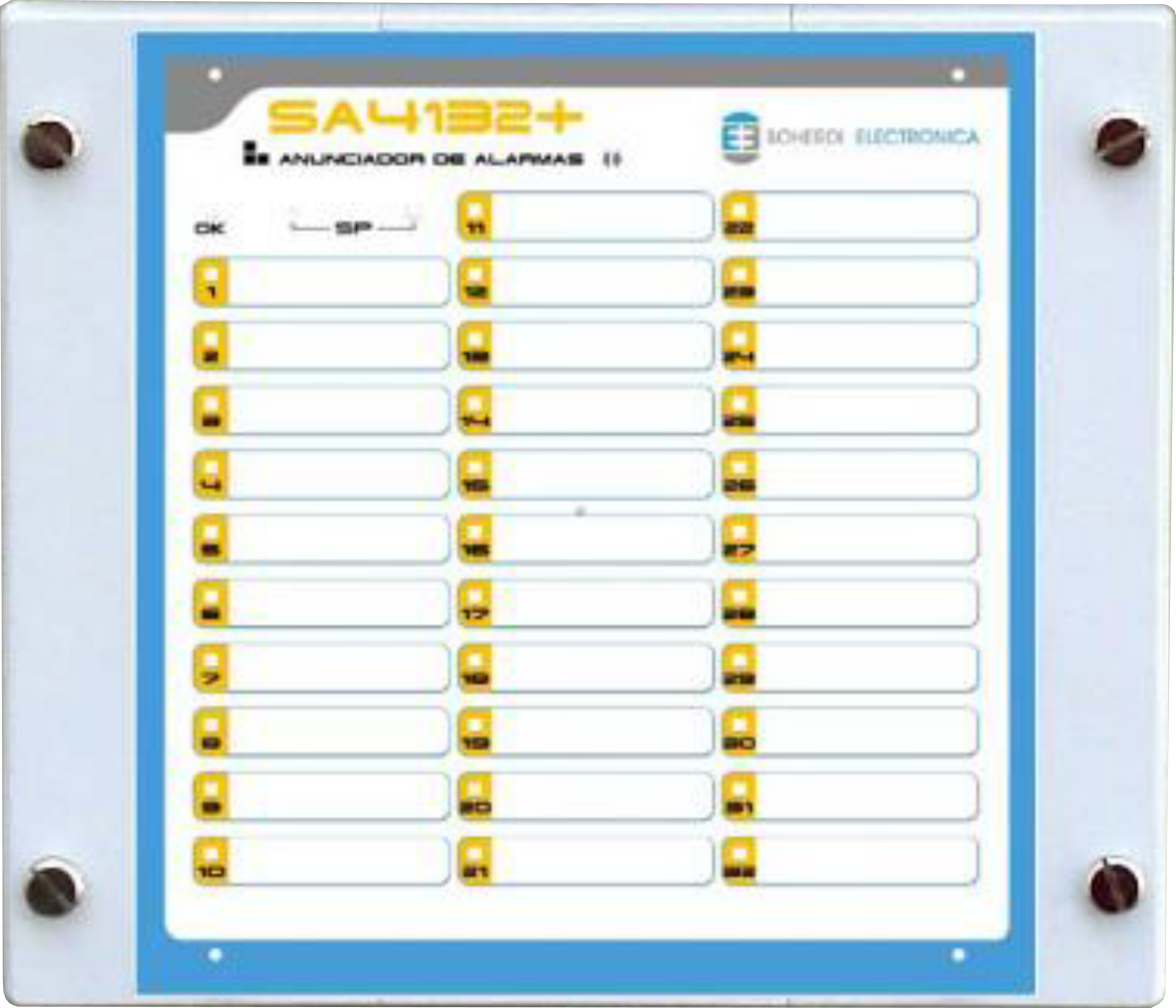

Modulo anunciador SA4132+

El módulo anunciador SA4132+ forma parte del sistema de alarmas distribuido SA4003 y funciona como anunciador de secuencias de alarma o como anunciador de estados. Su principal función es anunciar el estado de hasta 32 puntos de alarmas visualizándose en el frente, en la página web embebida, en la nube o por modbus. Se puede configurar distintas secuencias de funcionamiento según la norma ISA 18.1. La información del estado de los distintos procesos se recibe a través de la red Lonworks y proviene, por ejemplo, de módulos de entradas digitales SA4216 o SA4216+.

Este módulo es capaz de remplazar a su antecesor SA4132. Posee capacidad de anunciación óptica mediante leds de alto brillo en su frente, y de forma acústica mediante un zumbador interno, además posee un contacto de relé incluido para activar una bocina externa. Incorpora funciones de reconocimiento y reposición de alarmas, de manera local y remota.

El anunciador SA4132+ posee un mecanismo de sincronismo de encendido de leds de manera tal que al conectar mas de un modulo SA4132+ en la misma red, estos mostraran una oscilación sincronizada entre todos ellos.

Los estados de alarma pueden ser obtenidos a distancia a través de varias formas (Modbus RTU, Modbus TCP, Anunciador en la nube (Cloud), Pagina Web Embebida). Dependiendo de la configuración puede ponerse en hora a través del protocolo SNTP y de funcionar como servidor de hora para los SA4216+ a través de la red Lonworks.

Cuenta con la capacidad de registrar hasta 256 eventos en memoria flash no volátil, estos incluyen cambios de estado en alguna de las entradas vinculadas a los puntos de alarma y el reconocimiento o reposición desde cualquier medio.

• 32 leds, un led por punto de alarma, con capacidad de incorporar textos descriptivos en el frente.
• Secuencias de operación configurables. Norma ISA – S18.1. Otras secuencias a pedido.
• Señalización acústica incorporada y contacto libre de potencial para activación de señalización acústica externa. La salida para señalización acústica externa de todos los módulos de alarma que pertenecen a un mismo sistema se activa, si en cualquiera de ellos la señalización acustica está activa.
• Salida para señalización de alarma unificada por contacto libre de potencial. La salida por alarma unificada se activa, si alguno de los módulos que pertenece a un mismo sistema no posee todas las alarmas en estado de reposo.
• Entradas optoacopladas para pulsadores de reconocimiento, reposición y prueba de leds.
• Puerto de conexión a redes LONWORKS® de 78kb/seg. para cable tipo par trenzado con topología de conexionado libre (EIA 709.3).
• Protocolo de comunicación LonTalk® de acuerdo con norma EIA 709.1.
• Puerto de comunicación ethernet (10BASE-T/100BASE-TX IEEE 802.3)
• Puerto de comunicación Serie RS-232/485 (EIA-232 EIA-485)
• Sincronismo automático entre módulos.
• Configuración sencilla a través de jumper o vía página web embebida, sin necesidad de herramientas especiales.
• Monitoreo remoto mediante página web embebida
• Monitoreo en nube (Cloud)
• Servidor modbus RTU y TCP
• Registros de eventos en memoria No volátil
• Sincronismo de hora mediante SNTP
• Auto supervisión interna. Posee contactos libres de potencial tipo NA y tipo NC disponibles para indicar falla interna.
• Led para indicación de estado; (normal, configurando y falla).
• Alta confiabilidad y demostrada inmunidad contra perturbaciones electromagnéticas.
• Equipo de tamaño y peso reducido y para montaje embutido.

• IEC 60255-27

10.6.4.2 «Impulse voltaje test».
10.6.4.3 «Ac or dc dielectric voltage test.»

• IEC 60068-2-2 «Dry heat».
• IEC 61000-4-2 «Electrostatic discharge immunity test».
• IEC 61000-4-4 «Electrical fast transient / burst immunity test».
• IEC 61000-4-5 «Surge immunity test».
• IEC 61000-4-6 «Immunity to conducted disturbances, induced by radio-frequency fields».
• IEC 61000-4-9 «Impulse magnetic field immunity test».
